ACS - Advanced Cassette System

ACS - Advanced Cassette System

ACS kazetový systém je modulárny a ľahko inštalovateľný systém pre uloženie vlákien alebo pasívnych optických komponentov. Systém ACS používa až 3 typy kaziet /MCM , SCM , SPC/, ktoré zaručujú vysokú úroveň ukončenia optickej infraštruktúry.

SCM - Single Circuit kazeta je určená pre špecializované aplikácie, kde potrebujete dosiahnuť vyššiu manipuláciu a spoľahlivosť jednotlivých vláknových okruhov bez vzájemného rušenia.

MCM - Multi Circuit kazeta je určená pre masové nasadenie vlákien /FTTH/, tak aby bol zaručený excelentný manažment. Umožňuje jednoduché uloženie a spojenie až 24 vlákien v jednej MCM kazete.

SPC - Splitter Circuit kazeta je vhodná na jednoduchú integráciu pasívnych optických zariadení, ako sú splitre, CWDM..., do optickej siete.

Prístup k jednotlivým vláknam je možný sklopením jednotlivých kaziet. ACS-SCM kazeta má rovnaký rozmer ako kazeta ACS-MCM, ale vlákna môžete ukončiť na prednej a zadnej strane.

  • Komplexné uloženie a manažment vlákien
  • Vysoká úroveň prevádzkovej bezpečnosti
  • Ochrana polomeru jednotlivých vlákien
  • Nezávislé konštrukcie káblov
  • Integrované "cross-over" pole
  • Robustné závesné prvky
  • Možnosť označenia na všetkých typoch kaziet
Vlastnosť ACS-SCM ACS-MCM ACS-SPC
Rozmery /Š x V x H/ 145 x 109 x 8mm 145 x 109 x 8mm 145 x 122 x 16mm
Kapacita:
250 µm
900 µm
4+4
4+4
24
12
24
12
Najmenší polomer ohybu 27mm 27mm 27mm
Materiál: PC/ABS PC/ABS PC/ABS
Farba RAL 9002 RAL 7024 RAL 7040

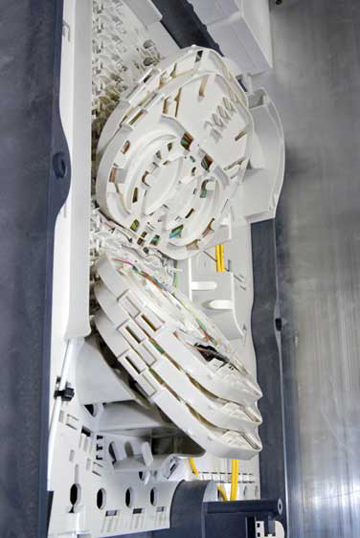

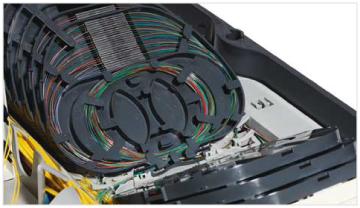

Ukážka ACS kaziet v optickom boxe OptiBox32
