CLICK! - MATV riešenie

CLICK! Riešenie od spoločnosti HUBER+SUHNER je ideálnym riešením pre obytné televízne rozvody. Pozostáva s kompaktného optického konektora, ktorého vonkajší okrúhly dizajn s priemerom iba 5mm umožňuje hladké ťahanie predkonektorovaných káblových systémov aj v malých vedeniach. Týmto spôsobom budú Vaše satelitné systémy zriadené vo veľmi krátkom čase a nebudete potrebovať žiadne špeciálne vybavenie.

Pre výpočet MATV riešenia a požiadaviek na montáž, HUBER+SUHNER poskytuje zdarma on-line kalkulačný nástroj /pozri: na stiahnutie/, ktorý Vám poskytne v priebehu niekoľkých minút kompletné informácie o riešení a inštalácii, vrátane rozpisu materiálu.

Systém CLICK!

Prepojovací kábel

  • Miniatúrny dizajn sa hodí do každého káblového kanálu
  • Predkonektorovaný kábel pre čo najjednoduchšiu inštaláciu
  • Robustný "push-pull" konektor
  • "LowBend" vlákna podľa štandardu ITU-T G.657 A2
  • Vynikajúce mechanické vlastnosti
  • Bezhalogénový plášť
  • Zaťahovací háčik

Splitter

  • Kompaktná veľkosť
  • Nízka polarizačná citlivosť
  • Vysoká stabilita a spoľahlivosť
  • Vynikajúce mechanické vlastnosti
  • Singlemode

Čistiaca sada

Čistiaci nástroj

CLICK! Produkty sú predkonektorované a vyčistené skôr ako sa zabalia a preto ich nie je potrebné čistiť pri prvom použití. Avšak na stavenisku sa môže stať, že koniec konektorov je nutné očistiť. Pre tieto prípady sú k dispozícii špeciálne čistiace nástroje a prípravky, tak aby zabezpečili čo najjednoduchšie a najefektívnejšie očistenie.

Špecifikácia optického prepojovacieho kábla

Vlastnosť Hodnota
Kábel 01-E9LB/FJH-F27
Plášť ø 2,7mm
Typ vlákna ITU-T G.657 A2
Typ plášťa LSFH™
Ťahová pevnosť konektora 100N
Ťahová pevnosť kábla 250N
Minimálny polomer ohybu 15mm
Pevnosť v tlaku 600N
Teplotná odolnosť -25°C až +70°C
Požiarna odolnosť UL 94 V-0
RoHS Áno

Špecifikácia splitra

Vlastnosť 1x2 1x4
Prevádzková vlnová dĺžka 1310 a 1550nm 1310 a 1550nm
Šírka pásma ± 40nm ± 40nm
Typický útlm ≤ 0,15dB ≤ 0,4dB
PDL ≤ 0,2dB ≤ 0,35dB
Spätný odraz ≥ 55,0dB ≥ 50,0dB
Smerovosť ≥ 55,0dB ≥ 55,0dB
Max. záťaž 500mW 300mW
Rozmery 60 x 30 x 15mm 75 x 45 x 15mm
Prevádzková teplota -40°C až +85°C -40°C až +85°C
Typ vlákna Corning SMF-28e XB Corning SMF-28e XB
Balenie Pevné plastové púzdro Pevné plastové púzdro
Pomery 50:50% 30:70% 20:80% 10:90% rovný
Vložný útlm ≤3,8dB ≤6,3dB /
≤2,1dB		 ≤8,4dB /
≤1,4dB		 ≤12dB /
≤0,8dB		 ≤7,7dB
Jednotnosť ≤0,7dB       ≤2,0dB

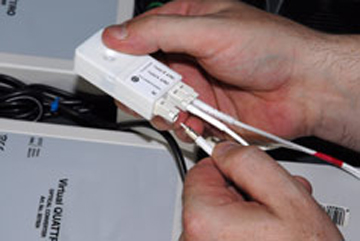

Prepojovací kábel vložený do splitra

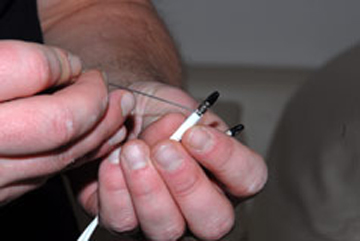

CLICK! Prepojovací kábel
